Deskrizzjoni tal-Prodotti

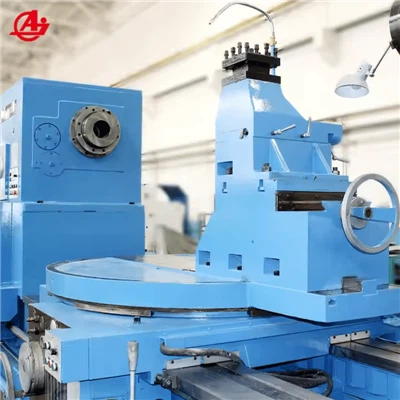

It-torn sferiku jintuża primarjament għat-tidwir ta 'uċuħ ċilindriċi interni u esterni, uċuħ konikali, u uċuħ oħra li jduru, kif ukoll diversi ħjut metriċi, imperjali, moduli u żift. Jista 'jintuża wkoll għall-ibroaching ta' skanalaturi taż-żejt u ċavetta.
Jekk tixtieq titgħallem aktar dwar it-tornijiet tagħna jew inti interessat li tixtri, jekk jogħġbok ikkuntattjana fuqwells@aymachinetools.com. It-tim tagħna se jirrispondi għall-inkjesta tiegħek fil-pront.
Parametru tal-Prodott
|
OĠĠETT |
UNITÀ |
CW61100B |
CW61125B |
CW61140B |
CW61160B |
|
KAPAĊITÀ |
|||||
|
Tbandal fuq is-sodda |
mm |
1000 |
1250 |
1400 |
1640 |
|
Tbandal fuq il-ġarr |
mm |
615 |
865 |
1015 |
1250 |
|
Max.length tal-biċċa tax-xogħol |
mm |
1500 2000 3000 4000 5000 6000 8000 10000 12000 |
|||
|
Max.turning tul |
mm |
1300 1800 2800 3800 4800 5800 7800 9800 11800 |
|||
|
Pan ta 'gwida |
mm |
755 |
|||
|
Magħżel |
|||||
|
Imnieħer tal-magħżel |
mm |
A2-15(8×M22) |
|||
|
Toqba taż-żarżur |
mm |
130 |
|||
|
Toqba taper tal-magħżel |
|
1:20/140 |
|||
|
Firxa ta 'veloċitajiet taż-żarżur |
r/min |
quddiem:3.15~315; reverse:3.5 ~ 291 |
|||
|
No.of veloċitajiet taż-żarżur |
|
quddiem:21; reverse:12 |
|||
|
GĦALF |
|||||
|
No.of Lonġitudinali u salib |
|
56/56 |
|||
|
Għalf għal kull rivoluzzjoni |
mm |
Lonġitudinali:0.1~12;cross:0.05~6;top slide:0.025~3 |
|||
|
Nru u firxa ta 'ħajt metriku |
|
44;1 ~ 120mm |
|||
|
Nru u firxa ta 'ħajta pulzier |
|
31;28~1/4 |
|||
|
Nru u firxa ta 'ħajt tal-modulu |
|
45;0.5 ~ 60mm |
|||
|
Nru u l-firxa tad-dija. ħajt |
|
38;1/2 ~ 56DP |
|||
|
TURRET |
|||||
|
Distanza tal-linja ċentrali u l-pjan ta' mistrieħ tal-għodda |
mm |
48 |
|||
|
Firxa ta 'swing tal-post tal-għodda |
grad |
± 90 grad |
|||
|
Max.travel ta 'slide trasversali |
mm |
520(20″) |
580 |
580 |
630 |
|
Max.travel ta ' l-ogħla slide |
mm |
300 |
|||
|
Sezzjoni tal-qasba tal-għodda |
mm |
45(260x260) |
|||
|
Veloċitajiet rapidi tal-ivvjaġġar |
mm/min |
Lonġitudinali:3740;salib:1870;Slajd żgħir:935 |
|||
|
TAILSTOCK |
|||||
|
Dia. tal-tailstock |
mm |
160(6″) |
|||
|
Ivvjaġġar ta' tailstock quill |
mm |
300(12″) |
|||
|
Toqba taper ta' tailstock quill |
|
morse 6 |
|||
|
OĦRAJN |
|||||
|
Qawwa tal-mutur prinċipali |
kw |
22 |
|||
|
Tul |
mm |
4600 5100 6100 7100 8100 9100 11100 13100 15100 |
|||
|
Wisa' |
mm |
2150 |
|||
|
Għoli |
mm |
1700 1825 2150 |
|||
|
Max.weight tal-biċċa tax-xogħol |
kg |
6000 |
|||
Karatteristiċi tal-prodott
1. Il-ħitan tal-ġenb tas-sodda jimpjegaw struttura ta 'pjanċa doppja-kustiljata, b'kustilji interni li jgħaqqdu konfigurazzjonijiet tat-tip ta' kaxxa-u djagonali. Dan id-disinn joffri riġidità ogħla minn tornijiet konvenzjonali, li jiżgura preċiżjoni stabbli u jippermetti operazzjonijiet ta' qtugħ ta' heavy-duty.
2. Is-sarġ jinkorpora mekkaniżmu ta' transvers rapidu mħaddem b'lieva waħda. L-ibbrejkjar tal-magħżel u l-kontroll direzzjonali huma disponibbli permezz ta 'tħaddim idrawliku jew manwali, li jippermetti l-għażla tal-utent.
3. Il-mogħdijiet ta' gwida tas-sarġ huma miksija b'materjal artab-reżistenti għall-ilbies- taċ-ċinturin tad-ditta "TSF".
4. Jista 'jiġi miżjud mekkaniżmu ta' għalf awtomatiku għal kull rekwiżiti tal-utent. Il-pjastra ta 'fuq tista' topera b'mod indipendenti għal tidwir taper qasir; flimkien ma 'għalf lonġitudinali, jista' wkoll idur tapers twal.
Rakkomandazzjonijiet dwar l-Użu
Iċċekkja l-Kondizzjoni tat-Tagħmir
Qabel l-operazzjoni, l-operaturi għandhom jispezzjonaw il-kundizzjoni tat-tagħmir, billi jiffokaw fuq il-verifika tal-istatus tal-lubrikazzjoni tal-magħżel, il-linji ta 'gwida u s-sistema ta' trasmissjoni biex jiżguraw l-ebda iġġamjar jew ħsejjes anormali. Simultanjament ikkalibra l-apparat ta 'pożizzjonament biex jipprevjeni devjazzjonijiet inizjali ta' preċiżjoni.
Għażla ta' Għodda u Installazzjoni
Agħżel għodod speċjalizzati tat-tidwir sferiku (b'raġġ tat-tarf li jaqbel mal-kurvatura tal-biċċa tax-xogħol). Waqt l-installazzjoni, kun żgur li l-għoli taċ-ċentru tal-għodda jallinja b'mod preċiż maċ-ċentru rotazzjonali tal-biċċa tax-xogħol. Allinjament ħażin sinifikanti jikkawża difetti fil-wiċċ sferiku bil-makna.
Tissorvelja l-Maċinazzjoni f'Ħin Reali
Osserva l-proċess tat-tqattigħ mit-tieqa tal-vista, billi tagħti attenzjoni kbira lill-mudelli tal-magni. Jekk jidhru ċipep imlaqqax jew frammentati, jindika xedd tat-tarf tal-għodda u jeħtieġ sostituzzjoni immedjata. Evita li tmiss biċċiet tax-xogħol jew għodda li jduru waqt it-tħaddim biex tevita perikli ta 'tħabbil.
Tindif u Manutenzjoni f'waqtha
Wara l-maċinazzjoni, neħħi l-fdalijiet kollha tal-biċċa tax-xogħol-speċjalment partiċelli mqiegħda f'passaġġi ta' gwida jew spazji tal-apparati-biex iżżomm l-eżattezza tal-pożizzjonament għal operazzjonijiet sussegwenti. Er-llubrika l-komponenti kritiċi bħal linji gwida u magħżel biex testendi l-ħajja tat-tagħmir.
Dettalji tal-Prodott
Ippakkjar tal-Prodott
FAQ
Q: X'inhi l-kwantità u l-garanzija minima tal-ordni tiegħek?
A: MOQ huwa sett wieħed, u l-garanzija hija ta 'sena.
Q: Liema sistema CNC tuża?
A: FANUC, SIEMENS, MISTSUBISHI, GSK eċċ. Jiddependi fuq l-għażla tiegħek.
Q: Meta huwa l-ħin tal-kunsinna?
A: Aħna se nwassluha fi żmien 90 jum wara li rċevejna l-pagamenti tiegħek.
Q: Tista' l-kumpanija tiegħek tibgħat il-persunal tekniku lill-kumpanija tagħna u tidderieġi lill-ħaddiema tagħna b'xejn?
A: Meta l-magna tasal is-sit ta 'installazzjoni tax-xerrej, aħna nibagħtu f'waqtu inġiniera mekkaniċi u elettriċi biex jinstallaw skond l-iskeda tax-xerrej. Il-bejjiegħ se jikkoopera max-xerrej biex jittratta l-viża u t-tħejjija għall-installazzjoni qabel imur barra.
